儀器介紹

CEC21-1型電磁海流計源于國家重點研發計劃課題“浮標設備的國產化及產品化”，目的是開展電磁海流計的研發，并實現其國產化及產品化。基本原理是應用法拉第電磁感應定理，通過測量海水流過磁場時所產生的感應電動勢來測定海流。它由水下傳感器產生人工磁場，底部垂直地安裝兩對電級，內裝有電磁線圈，把一定頻率的正弦交流電作用在線圈上，線圈便產生一交流磁場，當海水流過磁場時，通過測量兩對電極的電壓然后換算成流速。傳感器能夠長期穩定的測量海水、河水等介質的流速、流向、溫度參數。

、

技術指標

       供電電壓： 7.2V~24V

       功率： 0.7W(12V)

       通訊接口：RS-232、RS-485

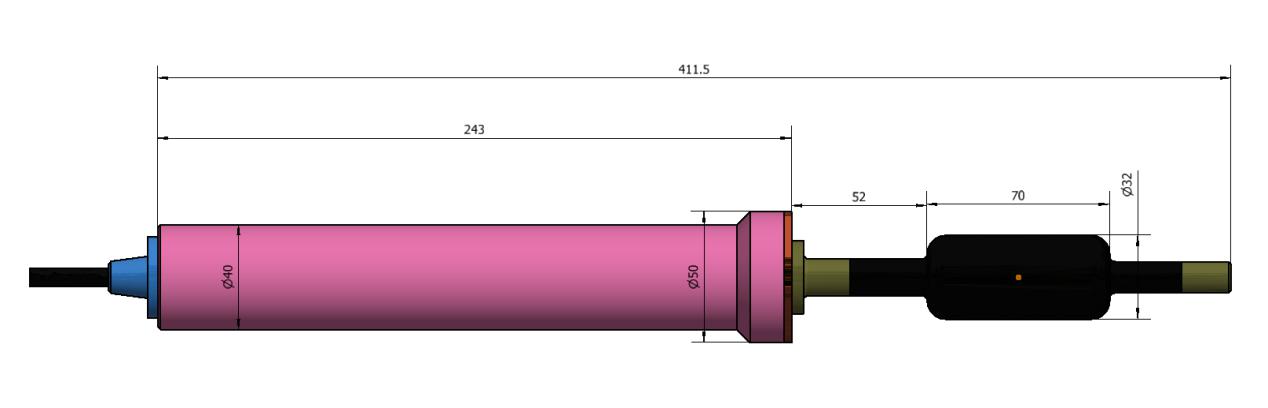

       尺寸：415×Φ50mm

       整體耐壓≥10ＭPa

       材料為無磁鈦合金

儀器組成

       （儀器設備劃分為幾大部分）

        主要有電磁傳感器探頭、模擬信號處理板、數字信號處理板、羅盤、外殼、水密電纜等部分組成。

傳感器標定

1）傳感器標定環境：

     長12米，寬1米，深0.6米，行車速度范圍0~2米/秒水槽。

2）傳感器標定步驟

首先將自研電磁海流計與Nortek聲學海流計安裝在同一個支架上，探頭在水中的深度處于同一水平面，大約處于水深20cm位置。

然后將行車按照10cm/s、30cm/s、50cm/s、100cm/s、150cm/s、200cm/s的速度運行，帶動三臺海流計同時運行，進行比測。

最后根據比測數據計算修正系數。然后再按照10cm/s、30cm/s、50cm/s、100cm/s、150cm/s、200cm/s速度進行速度驗證。
